[CKA] Scheduling

◼ Schedule manually

nodeName

nodeName is the simplest form of node selection constraint, but due to its limitations it is typically not used

• podSpec의 field
• scheduler는 어떤 노드에 pod를 배치해야 할지 결정이 나면 nodeName이름을 붙인다.

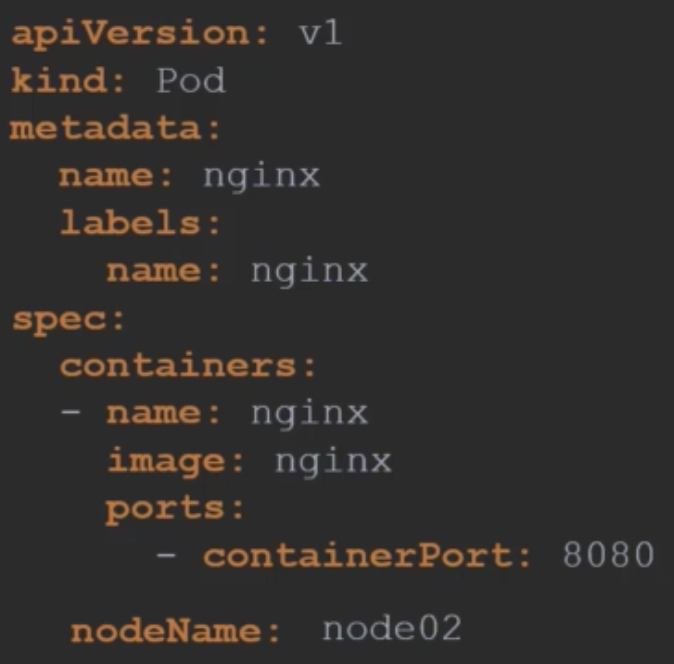

• scheduler가 없다면 직접 nodeName에 node이름을 적어서 배치시킬 수 있다.




  github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

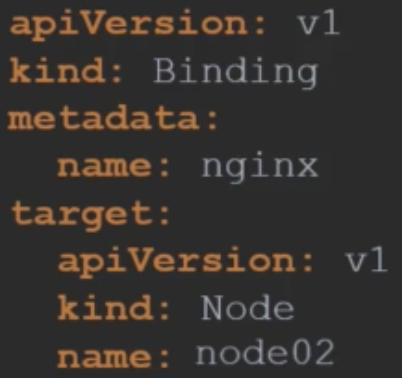

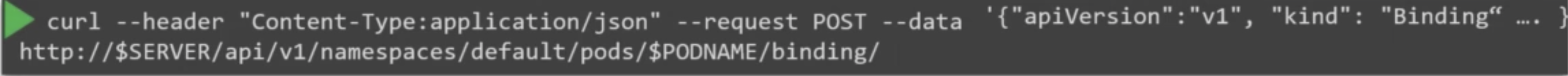

• 이미 배포한 pod를 직접 스케줄링하려면 Binding 리소스를 만들고 직접 api 요청을 해야 한다.






  github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

• limitions
  • nodeName에 해당하는 node가 없다면 pod는 실행되지 않고 경우에 따라 삭제될 수도 있다.
  • node의 자원이 충분하지 않으면 pod가 배치되지 않는다.
  • cloud 환경에서의 node 이름은 항상 예상 가능하거나 안정적이지 않다.

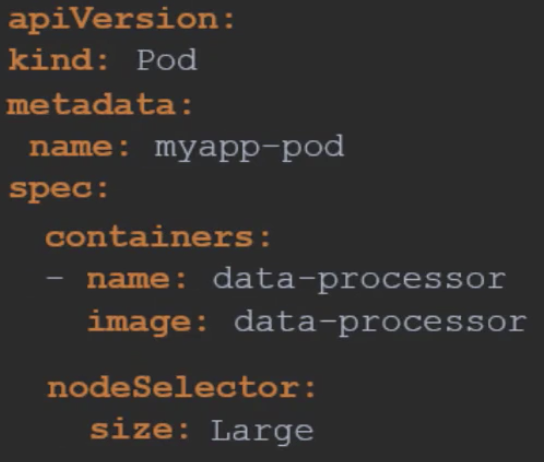

nodeSelector

nodeSelector is the simplest recommended form of node selection constraint

• podSpec의 field
• key, value로 match 되는 node label를 찾아 배치한다.
• limitation
  • 하나의 key, value만 지정할 수 있다. (or, and 등 복잡한 조건 불가능)
• node에 label이 있어야 한다.
  • kubectl label nodes <node-name =

github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

◼ Taints & Tolerence

Taints and tolerations work together to ensure that pods are not scheduled onto inappropriate nodes.

• 보안과는 관련이 없고 스케줄 하는데 제약사항에 불가하다
• 특정 node가 특정 pod만 배치되도록 보장하는 것이지 모든 특정 pod가 특정 node로 배치되게 하는 것은 아니다.
  • 특정 pod가 특정 node로만 배치 되게 하는 방법은 node affinity를 사용한다.

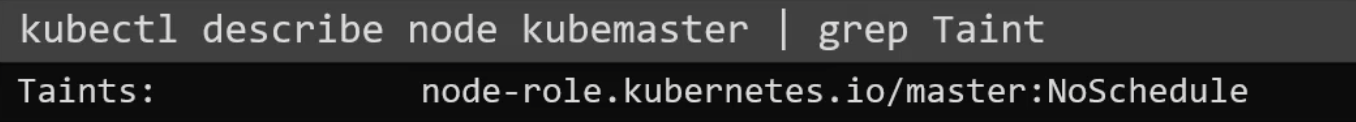

• Master node에는 pod가 스케줄 되지 않는데 taint가 있기 때문이다.




  github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

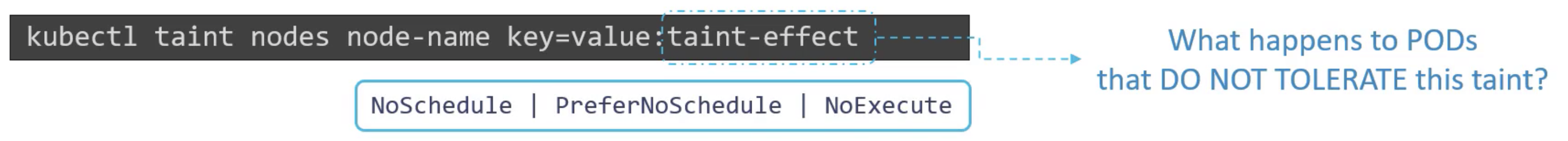

Taints::node에 설정

github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

• node-name: 지정할 node 이름
• key: taint key 이름
• value: taint value 이름
• taint-effect: pod에 toleration이 없을 때 취할 action
  • NoSchedule: 더 이상 절대 node에 배치시키지 않겠다는 설정
  • PreferNoSchedule: 더 이상 되도록 node에 배치 시키지 않겠다는 설정
  • NoExecute: NoSchedule에 더해서 이미 node에 존재하는 pod도 제거하는 설정
• tanint 제거할 때는 마지막에 -를 붙인다.
  • kubectl taint nodes node1 key1=vlue:NoSchedule-

Toleration::pod에 설정

• taint에 설정한 key, value, effect가 같아야 한다.

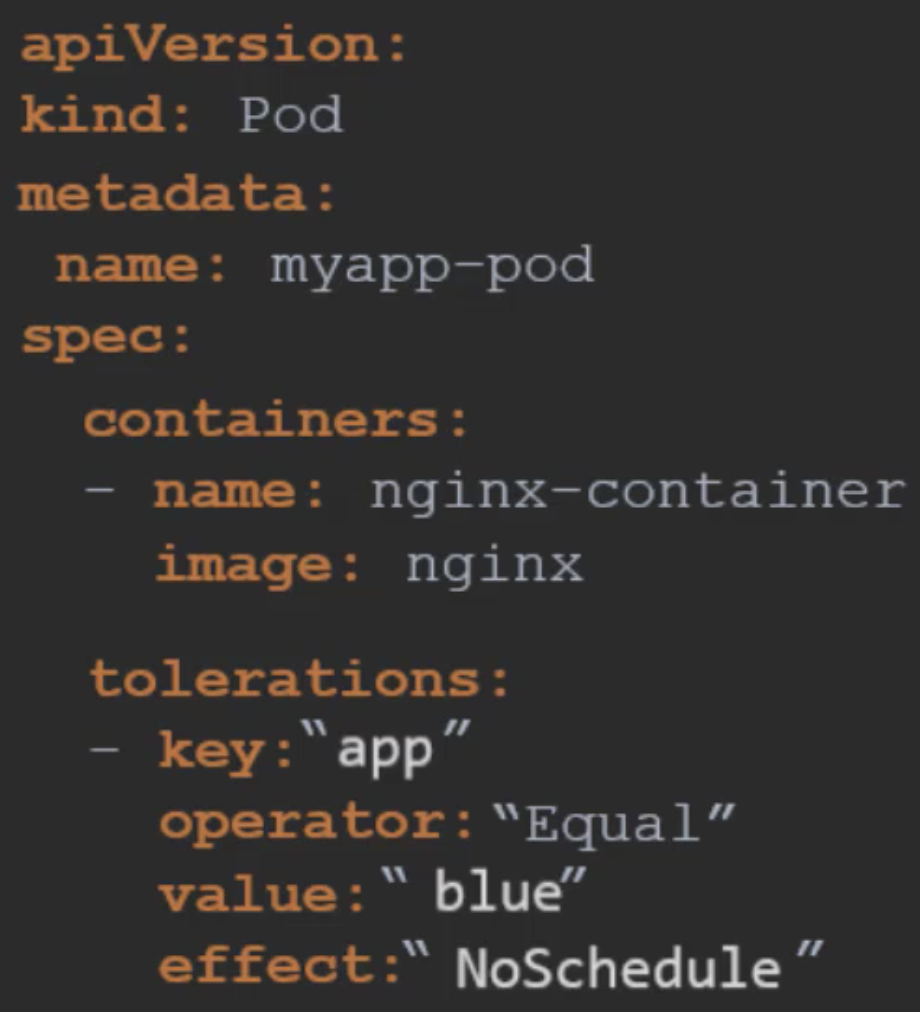

• kubectl taint node1 app=blue:NoScedule 와 같다면 pod spec은 아래와 같다.




  github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

• operator: default 값은 Equal이고 Exists를 사용하면 value는 생략 가능하다.

◼ Node Affinity

it allows you to constrain which nodes your pod is eligible to be scheduled on, based on labels on the node.

apiVersion: v1
kind: Pod
metadata:
  name: with-node-affinity
spec:
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:
          - key: kubernetes.io/e2e-az-name
            operator: In
            values:
            - e2e-az1
            - e2e-az2
      preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 1
        preference:
          matchExpressions:
          - key: another-node-label-key
            operator: In
            values:
            - another-node-label-value
  containers:
  - name: with-node-affinity
    image: k8s.gcr.io/pause:2.0

• 유연하고(soft), 선호(preference)한 규칙을 통해 규칙을 만족하지 못하더라도 pod가 스케줄링될 수 있다.
• operator를 사용해서 다양한 label 조건으로 스케줄링할 수 있다.
  • In, NotIn, Exists, DoesNotExist, Gt, Lt
  • DoesNotExist와 NotIn을 같이 사용하면 Anti-Affinity와 같은 효과를 본다.
• 사용 가능한 Type으로는 2가지, 예정인 Type으로 1가지가 있다.

  Type	DuringScheduling	DuringExecution
  requiredDuringSchedulingIgnoredDuringExecution	Required	Ignored	available
  preferredDuringSchedulingIgnoredDuringExecution	Preferred	Ignored	available
  preferredDuringSchedulingRequiredDuringExecution	Required	Required	Planned

  • 스케줄링 단계에서 꼭 지켜져야 하면 required, 최대한 지켜져야 하면 preferred
  • 이미 존재하는 pod에 대해 evict를 하려면 Required 그냥 놔두려면 Ignored

◼ Resource requests & limits

• container가 사용하는 자원을 알고 있다면 필요한 지원을 명시해줄 수 있다.
• scheduler는 명시된 자원을 보고 적절한 node에 배치시킨다.
• limit이 명시되어 있다면 강제적으로 리소스 사용량을 제한한다.

  apiVersion: v1
  kind: Pod
  metadata:
  name: frontend
  spec:
  containers:
  - name: app
  image: images.my-company.example/app:v4
  resources:
    requests:
      memory: "64Mi"
      cpu: "250m"
    limits:
      memory: "128Mi"
      cpu: "500m"
  - name: log-aggregator
  image: images.my-company.example/log-aggregator:v6
  resources:
    requests:
      memory: "64Mi"
      cpu: "250m"
    limits:
      memory: "128Mi"
      cpu: "500m"

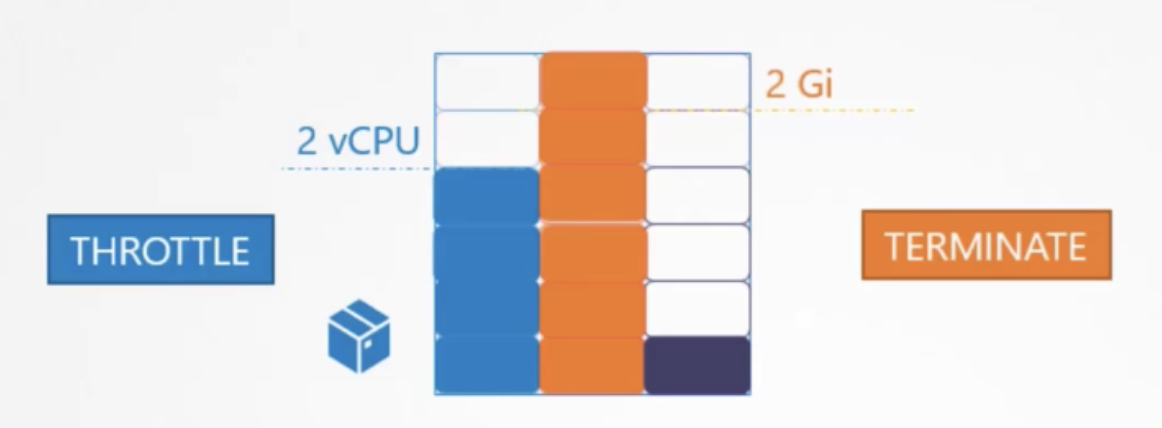

cpu와 memory limit 차이점

cpu는 throtle이 되면서 limit을 넘지 않지만 memory는 limit을 넘을 수도 있다. 넘게 되면 terminate 된다.

github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

기본 limit 설정

LimitRange 리소스를 사용해서 기본 limit을 설정해줄 수 있다.

apiVersion: v1
kind: LimitRange
metadata:
  name: mem-limit-range
spec:
  limits:
  - default:
      memory: 512Mi
    defaultRequest:
      memory: 256Mi
    type: Container

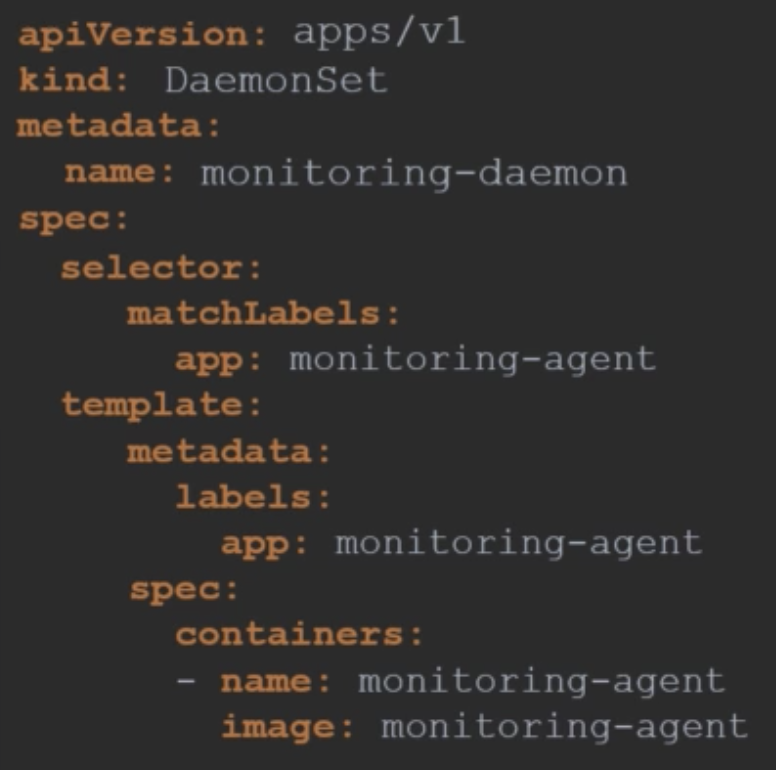

◼ DaemonSet

A DaemonSet ensures that all (or some) Nodes run a copy of a Pod

github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

• node가 cluster에서 제거되면
  • daemonset는 garbage collected
  • daemonset이 만든 pod와 함께 제거된다.
• Usage
  • cluster storage, logs, mornitoring등에 사용된다.
  • kube-proxy나 weave 같은 addon도 daemonset이다.
• scheduling 방식
  • default로 nodeName을 붙여서 스케줄링
  • NodeAffinity를 사용하는 ScheduleDaemonSetPods으로 스케줄 가능

◼ Static Pod

Static Pod are managed directly by the kubelet daemon on a specific node, without the API server observing them

• kube API 가 아닌 kubelet이 직접 관리하는 pod
• pod-manifest-path 옵션에 지정한 경로에 있는 mamifest를 자동으로 apply 한다.
  • --pod-maifest-path=/etc/kubernetes/manifests

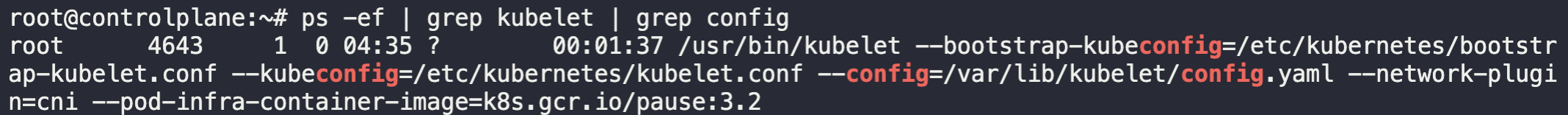

• pod-manifest-path로 직접 경로 지정 말고 config파일을 만들어 명시해줄 수 있다.
  • --config=kubeconfig.yaml

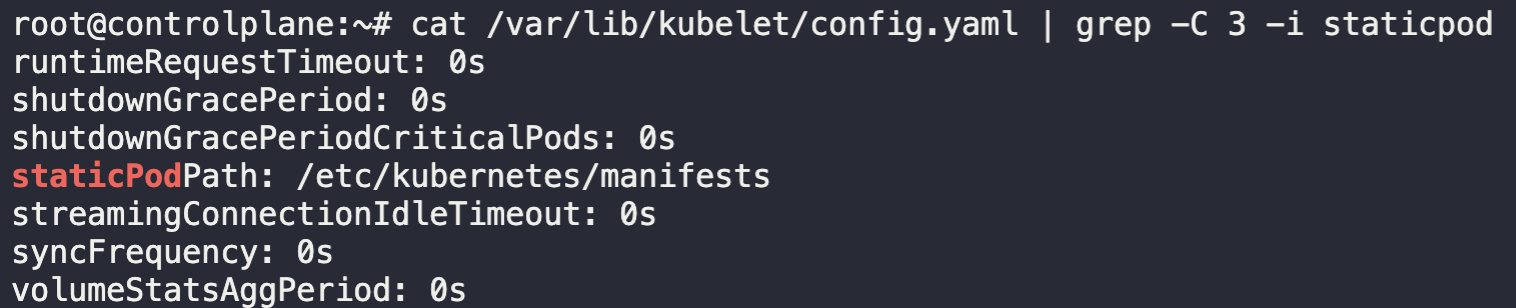

  • echo "staticPath: /etc/kubernetes/manifests" >> kubeconfig.yaml






    github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

• kube api에 mirror pod를 생성한다.
  • static pod는 이름 끝에 node 이름이 붙는다. i.e. static-web-node01
  • static pod를 확인만 할 수 있고 지우려면 직접 manifest 파일을 지워줘야 한다.

◼ multi scheduler

github.com/kodekloudhub/certified-kubernetes-administrator-course/tree/master/docs

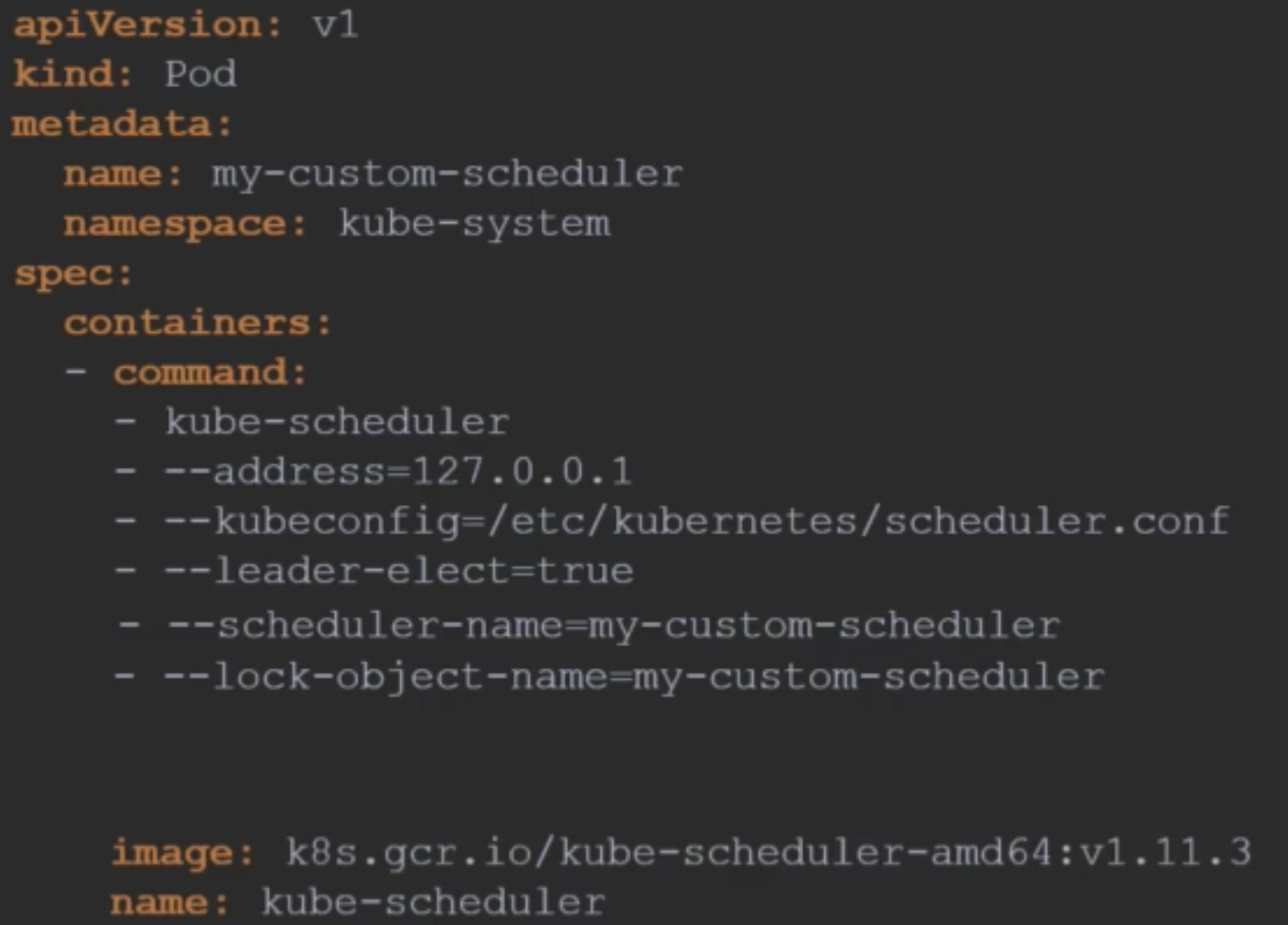

• HA를 위해 multi node를 운영하며 여러 개의 scheduler를 만들 수 있다.

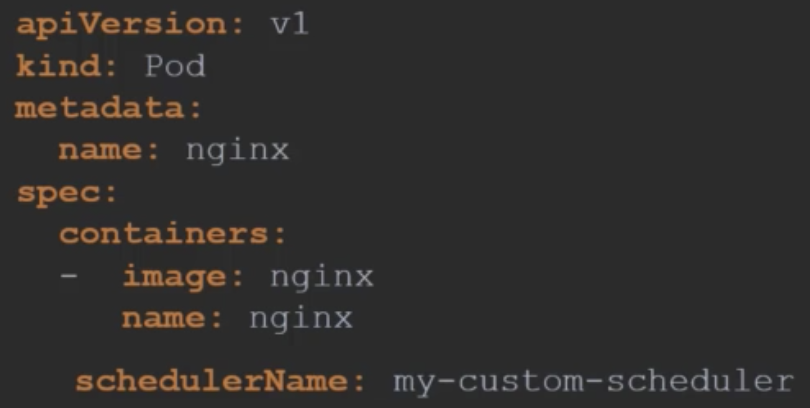

• pod에 어떤 스케줄러를 사용할지 명시해줄 수 있다.
• leader elect를 설정해주고 이름을 설정하기 위해 leader-elect, scheduler-name, lock-object-name을 설정해준다.
  • 현재 lock-object-name은 deprecated 됐고 leader-elect-resource-name을 사용해야 한다

---

Reference

• kube-scheduler
• Resource Management for Pods and Containers
• Assigning Pods to Nodes
